En deuxième année de classe préparatoire
(filière Maths Physique),
j'ai été mené à faire un Tipe. Voici un bref résumé de ce que j'ai fait,
suivit de ma présentation oral et des résultats
d'expériences:
[
Ajouter un commentaire ] [
0 commentaires ]
Objectif :
L'objectif est de créer un chauffage à base de logique floue régulant
la température d'une enceinte en fonction du caractère économe de
l'utilisateur. Il s'agit principalement de la conception d'un algorithme
de régulation sous Python, d'une interface ordinateur-capteurs et d'une
enceinte expérimentale.
Principe : Le
programme de régulation est lancé depuis un ordinateur. Une durée notée
tc, le caractère économe, la température de consigne et les
caractéristiques de l'enceinte sont écrits dans un fichier de cet
ordinateur - le caractère économe est sous forme d'une note sur 10 (plus
la note est élevée, plus l'utilisateur est économe) -.Tous les tc : à
partir des températures intérieures et extérieures obtenues via deux
capteurs, l'algorithme calcule un temps de chauffe (< tc) et l'envoie
à un Arduino (microcontrôleur). Ce dernier déclenche l'alimentation de
la résistance chauffante puis l'arrête dès que le temps de chauffe
calculé est écoulé.
Travaux réalisés:
-La
programmation en Python de l'algorithme de logique floue via
l'interface microcontrôleur, de l'enregistrement et de l'affichage en
temps réel des valeurs caractéristiques de la régulation,
-La
programmation en C du microcontrôleur qui sert d'interface entre les
capteurs de températures, la commande de chauffage et l'ordinateur,
-La création de l'enceinte expérimentale,
-Le
calcul des déperditions thermiques objectives à partir de la
température extérieure courante et de la température de consigne.
Voici mon support pour ma présentation oral:
Oral.pdf , elle suit le plan suivant:
I/ Le Fonctionnement : 1) Fonctionnement général de l'algorithme
2) Dialogue entre les différents composants (interface)
3) Capteurs et conversion
4) Présence de logique floue (lois, fonction d'appartenance, obtention d'une décision)
II/ Les travaux réalisés : 1) Programmation en Python
2) Programmation en C du microcontrôleur
3) L'enceinte expérimentale (protocole, photo)
4) Calcul des déperditions thermiques objectives.III/ Les résultats :
Les différentes courbes de régulations et tableau récapitulatif Pour mieux comprendre mon tipe voici le dossier explicatif:
Dossier-TIPE.pdf
Pour voir directement les résultats allez en bas de la page, ou à la fin du dossier (plus précis).

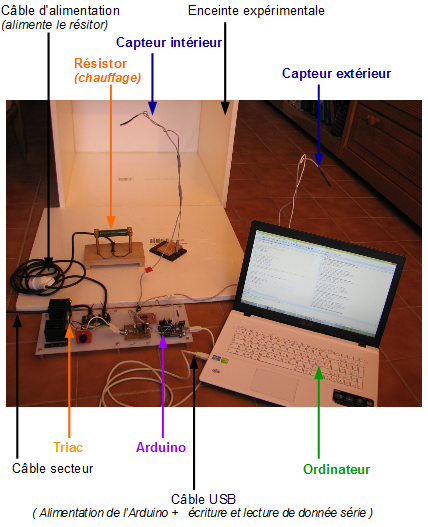

Illustration 1: Photo du système obtenu

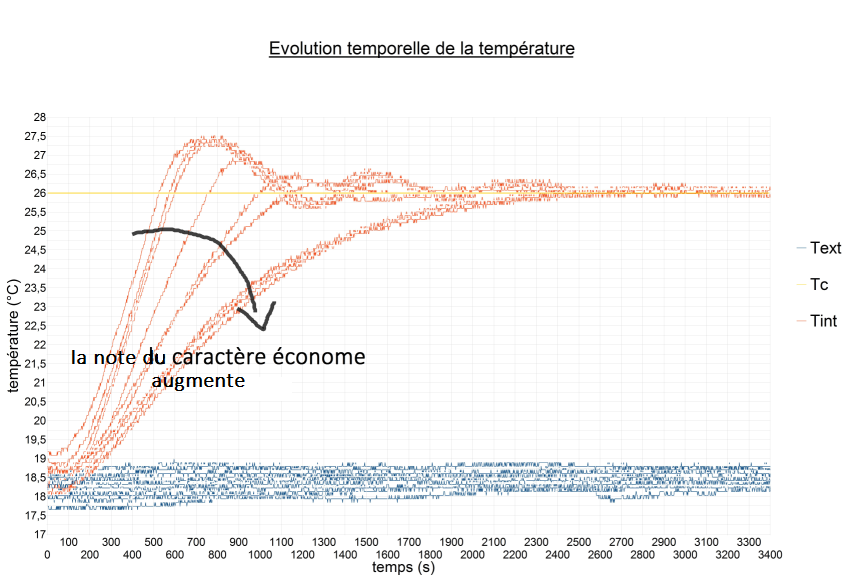

Illustration 2:La superposition des mesures ( T(t) ) obtenues. (jaune:consigne; bleu:extérieur rouge:intérieur)
On a bien un plus faible dépassement (et donc moins d'énergie dépensée)
lorsque l'utilisateur est économe.

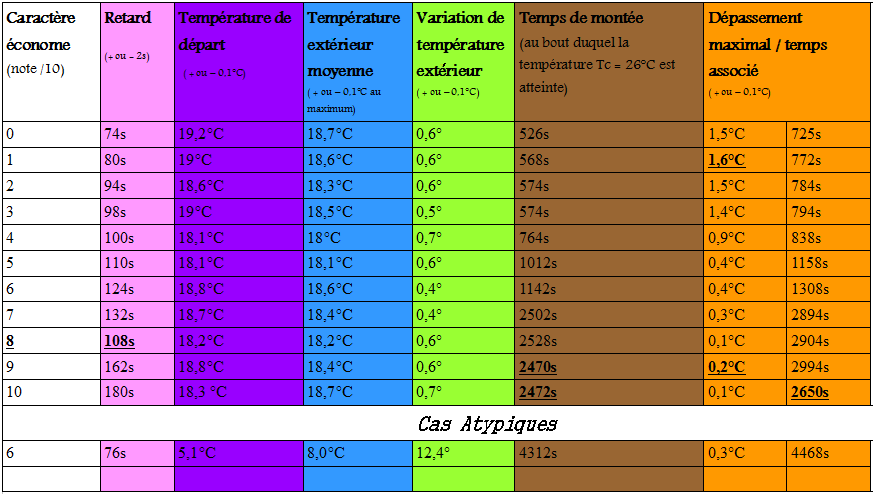

Illustration 3: Le tableau des résultats pour une température de consigne de 26°C.

Observation:
1-Le retard augmente
progressivement avec le
caractère économe:
2- Le temps
de montée est d'autant
plus long que le caractère
économe est élevé:
3- Le dépassement décroit
Avec la note du caractère économe
4- le dépassement pour
E=10 correspond au pas de mesure du
capteur de température.
Analyse: 1- le temps de réaction
du système est d'autant plus long
que l'utilisateur est économe
(on chauffe moins fort au début)
2- plus l'utilisateur est économe
Plus le système est lent
(moins on chauffe par tour de boucle)
3- plus l'utilisateur
est économe,
moins d'énergie
sera ''gachée''
Mais on observe quelques valeurs particulières ne correspondant pas à l'observation générale.
Ces petits défauts peuvent être expliqués par les limites de l'expérience: la température extérieure
n'a pas été maitrisée, c'est pourquoi ses variations et sa valeur de départ diffèrent selon les
expériences. On observe sur le tableau ci-dessous que les températures de départ appartiennent à
l'intervalle [18.1°C;19.2°C] il y a donc un écart maximal de 1,1° . Cependant, la température
extérieure moyenne appartient à l'intervalle [18°C;18.7°C] donc avec un écart maximal de 0,7°.
Alors que les variations de la température extérieure sont tout de même très proches: elles
appartiennent à l'intervalle [0.4°;0.7°], un écart maximal de 0,3° de différence de variation a été
observé.
Le retard peut être modifié si le résistor servant de radiateur a été précédemment allumé. Ces
résultats peuvent d'ailleurs justifier les petits décalages observés (souligné en gras dans le tableau )
